Parafusos auto-roscantes de cauda plana versus cauda afiada: diferenças de formação de rosca de material

Dois parafusos autorroscantes podem parecer quase idênticos em uma caixa e ainda assim se comportar de maneiras completamente diferentes em uma linha de montagem. A diferença geralmente começa na cauda, ​​a extremidade da haste oposta à cabeça. Um parafuso de cauda plana termina com uma face romba e chanfrada, enquanto um parafuso de cauda afiada termina com uma ponta cônica. Essa única escolha geométrica decide se um furo piloto é necessário, a rapidez com que o parafuso é iniciado e quanto torque a junta absorve antes que algo falhe.

A geometria, entretanto, conta apenas metade da história. O material por trás da ponta, junto com o tratamento térmico aplicado a ela, decide se os fios se formam de forma limpa no substrato ou se o descascam.

O que a cauda de um parafuso auto-roscante realmente faz

Na terminologia do fixador, a cauda é a extremidade terminal da haste e determina como o parafuso entra na peça de trabalho.

• Cauda plana: a haste termina em uma face plana ou levemente chanfrada. Sem ponto de perfuração, o parafuso destina-se a entrar em um orifício pré-perfurado, perfurado ou moldado e, em seguida, formar ou cortar sua rosca correspondente dentro desse orifício.
• Cauda afiada: a haste afunila em uma ponta cônica. A ponta atua como um material inicial, de deslocamento ou de corte, de modo que as roscas principais engatam sem uma etapa de perfuração separada em muitos substratos.

Como a ponta afiada da cauda é cônica, suas primeiras roscas ficam incompletas e se aprofundam progressivamente à medida que o parafuso avança. Um parafuso de cauda plana transporta roscas mais completas mais próximas da extremidade da haste, o que altera a distribuição da carga ao longo do comprimento engatado e o formato da curva de torque de acionamento.

Seleção de materiais e tratamento térmico: o verdadeiro fator decisivo

Classes de aço carbono como C1022A são geralmente endurecidas: a superfície é carburizada com alta dureza para que possa cortar ou formar uma rosca, enquanto o núcleo permanece mais macio e resistente para que o parafuso não quebre sob o torque. A diferença entre a dureza da superfície e a dureza do núcleo é o que torna um parafuso pequeno agressivo e durável.

As opções de aço inoxidável se comportam de maneira diferente e são frequentemente mal compreendidas:

• SUS410, um aço inoxidável martensítico: pode ser endurecido e revenido, atingindo uma dureza próxima ao aço carbono endurecido e proporcionando resistência moderada à corrosão.
• SUS304 e SUS316, aços inoxidáveis austeníticos: eles não podem ser fortalecidos por têmpera e revenimento. A dureza vem apenas do trabalho a frio, portanto eles permanecem mais macios e são mais propensos a escoriações e desgaste da linha.

A distinção é mais importante em uma ponta afiada. Esse ponto tem uma seção transversal muito pequena, de modo que um ponto excessivamente endurecido ou mal temperado pode fraturar durante a condução, enquanto um ponto pouco endurecido simplesmente dobra e se recusa a iniciar. Os parafusos de cauda plana distribuem a tensão de acionamento por uma área mais ampla, mas seu engate longo da rosca significa que a profundidade da caixa deve permanecer consistente ao longo de todo o comprimento da rosca.

Comportamento de formação de fio de cauda plana

Um parafuso de cauda plana é um fixador de engate controlado. Como não pode perfurar a peça de trabalho, o diâmetro e a qualidade do furo definem as condições de formação da rosca. Em chapas metálicas, o furo é normalmente perfurado ou perfurado ligeiramente abaixo do tamanho nominal da rosca, e o parafuso rola ou corta sua própria rosca na parede desse furo. Em plásticos e peças fundidas, um furo de núcleo moldado atinge o mesmo resultado.

As consequências são previsíveis: o torque inicial é maior porque o perfil completo da rosca engata imediatamente, o comprimento do engate é fácil de controlar e as juntas podem ser desmontadas e remontadas com muito menos danos do que uma ponta afiada causaria. Os parafusos de cauda plana também são a escolha natural quando o parafuso passa por um primeiro painel e deve formar uma rosca em uma porca, uma saliência ou uma segunda camada mais espessa.

Parafusos auto-roscantes de cauda plana para metal e furos cegos A cauda plana romba é adequada para metal pré-perfurado, furos cegos e trabalhos de fundo, com cabeças planas ou pan e opções de carbono ou aço inoxidável. Ver Produto →

Comportamento de formação de fio de cauda afiada

Um parafuso de cauda afiado troca controle por velocidade. A ponta se localiza, empurra o material para o lado e coloca os primeiros fios em contato, de modo que nenhuma operação de perfuração separada é necessária em madeira, aglomerado, chapas finas e muitos plásticos. A desvantagem é que o substrato deve aceitar o material deslocado. Em madeira densa ou aço grosso, a ponta não tem para onde mover o material e o torque de acionamento aumenta acentuadamente.

Os projetos de ponta afiada também concentram a tensão, porque a ponta cônica transporta menos material e as cargas de formação de rosca convergem em um pequeno volume de aço endurecido. É aí que o controle da profundidade da caixa se torna crítico: uma caixa muito rasa e a ponta se deforma, uma caixa muito frágil e a ponta lasca.

Parafusos auto-roscantes de ponta afiada com cabeça panorâmica Ideais para montagens de metal pré-perfuradas, esses parafusos de cabeça panela com recesso cruzado cortam roscas e distribuem a força de fixação em gabinetes de construção, móveis e equipamentos. Ver Produto →

Parafusos de cauda plana e cauda afiada lado a lado

A tabela abaixo resume as diferenças que mais importam durante o trabalho de especificação.

Como o tratamento térmico suporta a formação consistente de fios

O desempenho da formação de roscas é tanto um resultado do tratamento térmico quanto um resultado do projeto. A cementação cria a camada superficial dura, extinguindo os bloqueios na transformação, e o revenido restaura a resistência do núcleo suficiente para sobreviver ao torque de instalação. A profundidade da caixa, a dureza da superfície e a dureza do núcleo devem ser mantidas dentro de uma janela, e essa janela é mais fácil de manter quando a atmosfera do forno e o perfil de temperatura se repetem de lote para lote.

Os equipamentos de processo, portanto, estão diretamente atrás da qualidade dos fixadores. Fornos de cementação e têmpera com atmosfera controlada de uma gama devidamente especificada de equipamento de tratamento térmico manter a profundidade da caixa uniforme em um lote de produção, e não apenas em uma amostra. Pesquisas de dureza e testes de névoa salina confirmam que a camada superficial se comporta conforme pretendido em serviço.

Correspondência do tipo e material da ponta com o substrato

A decisão material deve seguir o substrato, e não o contrário.

• Chapa de aço fina, cerca de 0,5 a 1,5 mm: um parafuso de aço carbono endurecido com cauda afiada é mais rápido; um parafuso de cauda plana é adequado para trabalhos onde um orifício piloto definido e um encaixe de rosca organizado são mais importantes.
• Aço acima de aproximadamente 2 mm: use um parafuso de cauda plana em um orifício piloto ou um parafuso autoperfurante. Um parafuso auto-roscante de cauda afiada terá dificuldades.
• Madeira e aglomerado: designs de cauda afiada, de preferência com uma nervura de corte ou cauda estilo tipo 17, reduzem rachaduras perto das bordas e pontas.
• Plásticos e peças fundidas: um parafuso de cauda plana em um orifício de núcleo moldado limita a tensão e rachaduras no aro.
• Serviço corrosivo: SUS410 onde a dureza é necessária, SUS304 ou SUS316 onde a resistência à corrosão domina e as condições de condução permanecem suaves.

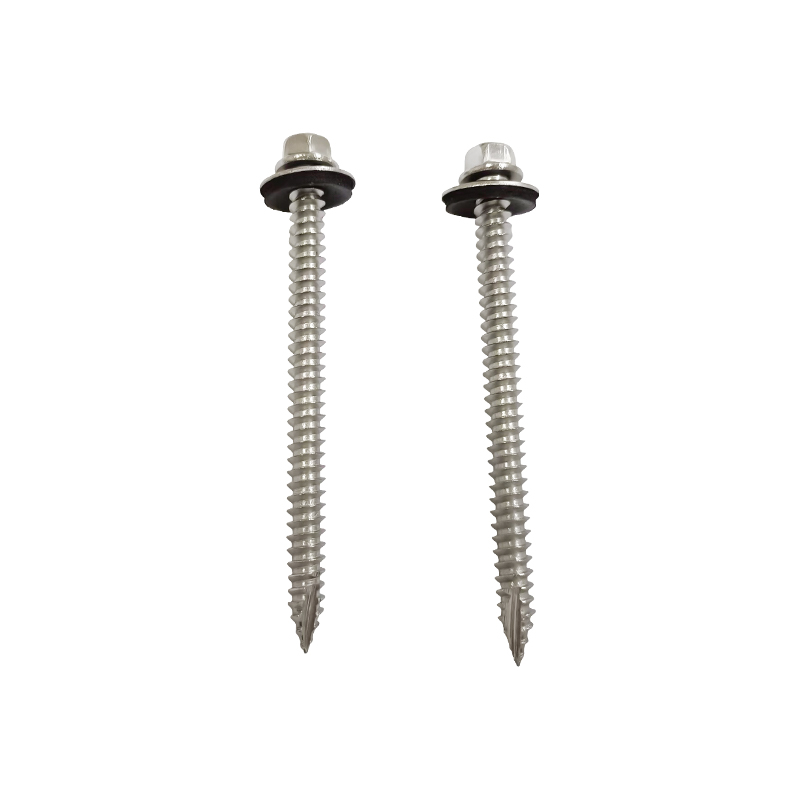

Parafuso auto-roscante tipo 17 com cabeça de arruela sextavada com arruela EPDM Para coberturas e revestimentos metálicos externos, este parafuso SUS410 usa uma rosca de contraforte e uma arruela de vedação para melhorar o engate e resistir à entrada de umidade. Ver Produto →

Modos de falha comuns e suas causas materiais

Perguntas frequentes

A escolha entre uma cauda plana e um parafuso auto-roscante de cauda afiada depende de como a junta deve se formar. Uma cauda afiada otimiza a velocidade de instalação e a capacidade de partida automática, desde que o substrato possa aceitar o material deslocado e a ponta tenha a profundidade correta da caixa atrás dele. Uma cauda plana otimiza a qualidade do engate, a previsibilidade do torque e a reutilização, desde que o furo seja preparado corretamente. Em ambos os casos, a classe e o tratamento térmico por trás da ponta decidem se a intenção do projeto sobrevive à produção.

Para uma visão mais ampla de como esses fixadores são classificados e aplicados, esta visão geral de tipos e seleção de parafusos auto-roscantes é uma leitura complementar útil.
